Kompakte Qualität in Serie

ProfiCool sind anschlussfertige Kompaktgeräte mit eingebautem Kältemittel- und Kühlwasserkreislauf sowie Elektrotechnik.

Die Modellreihe ProfiCool Genius ist modular aufgebaut, um auch mit unterschiedlichen Anwendungsoptionen in Serienfertigung kostengünstig hergestellt werden zu können. Die High-Tech Serienfertigung gewährleistet höchsten Qualitätsstandard und trotzdem konkurrenzfähige Preise.

Qualität - made in Germany

Jeder ProfiCool wird ausschließlich aus Komponenten namhafter Qualitätshersteller hergestellt. Das vermeidet teure Experimente und garantiert hohe Betriebssicherheit auch bei jahrelangem Dauereinsatz.

Wir sind davon überzeugt, dass sich Qualität auf Dauer durchsetzt. Insofern fühlen wir uns dem mit herausragender Qualität verbundenen Image deutscher Produkte im In- und Ausland verpflichtet. Die große Zahl unserer langjährigen Stammkunden bestätigt das.

Zwei Systemvarianten

Einkreis-System

Mit Pumpen- und Tankoptionen für eine Temperaturgenauigkeit im Wasservorlauf bis zu ±0,5 °C.

1 = Verdichter	2 = Verflüssiger
3 = Expansionsventil	4 = Verdampfer
5 = Pumpe	6 = Verbraucher
7 = Tank

Durchflauf-System

Ohne eingebauten Tank zur Kühlung eines extern vorhandenen Wasservolumens. Der Einbau einer Pumpe kann entfallen, wenn bauseitig vorhanden.

1 = Verdichter	2 = Verflüssiger
3 = Expansionsventil	4 = Verdampfer
5 = Pumpe	6 = Verbraucher

Profi Cool Genius Elektronik

Leistungsmerkmale im überblick

Robustes Gehäuse aus Stahlblech, pulverbeschichtet in
RAL 7043. Ab Modell PCGE 101 in RAL 7035 (andere RAL-
und Sonderfarben sind lieferbar).
Geeignet für Außenaufstellung mit Zusatzpaket (Option).
Funktionssicherer Betrieb über den gesamten Lastbereich
von 0-100%.
Großzügig ausgelegte Verflüssiger für den Betrieb bei hohen Umgebungstemperaturen. Ab PCGE31 waagerechte An-
ordnung am Ende des Luftstromes. Daher keine Erwärmung der im Luftstrom installierten Komponenten.
Plattenwärmetauscher als Hochleistungsverdampfer in Edelstahl kupfergelötet ab PCGE160. Modelle bis PCGE151
mit belastbaren Rohrbündelwärmetauschern in Kupfer.
Andere Verdampfer optional, z.B. nickelgelötete Plattenwärmetauscher.
Wasserverrohrung in Kupfer (schwitzwasserisoliert) oder
in Kunststoff.
Umwälzpumpen für Wasser auch in Edelstahl. Geräusch-
reduzierte Ausführungen optional.
Geräuscharme, wartungsfreie Axialventilatoren.
Vollhermetische Verdichter.
Ab PCGE 151 in Scrollversion.

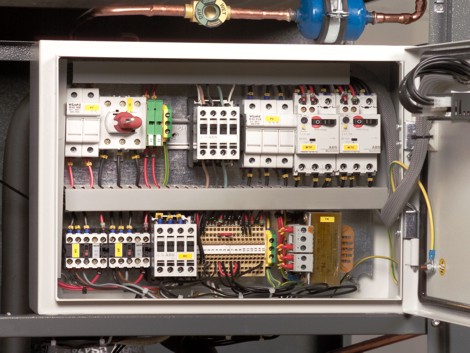

Mikroprozessorgesteuerter Temperaturregler mit digitaler Anzeige von Temperaturen und Drücken.
Anzeige von codierten Einzelstörmeldungen, die als Sammelstörmeldung über potentialfreien Kontakt zur Verfügung stehen.

Vielfältige Optionen PCGE11 - PCGE3650

Automatischer Bypass (überströmventil)
Manueller Bypass
Strömungswächter
Durchflussmengenregler
Geräuschreduzierte Pumpen
Kälteträgerkreislauf komplett in Edelstahl-
und/oder PVC-Komponenten
Betrieb bis -20 °C Kälteträgeraustritts-
temperatur
Wasserfilter
Atmosphärisch geschlossener Kälteträger-
kreislauf
Tankanordnung für drucklosen Rücklauf
Tankheizung
Automatische Wassernachspeisung
Ventilkombination für Aufstellung mit Höhenunterschieden
Fittings und Schnellverschlusskupplungen

Temperaturanzeige der Rücklauftemperatur
Änderung der Solltemperatur über externes 4..20 mA Signal
Luftfeuchtigkeitssensor
Drehzahlregelung der Ventilation
RS485-Schnittstelle

Außenaufstellungspaket
Heißgas-Bypass-Ventil
Verflüssiger wassergekühlt
Splitversion für Anschluss an externen Verflüssiger
Radialventilatoren
Andere Kältemittel
Wärmerückgewinnung
Betrieb in Höhen > 1000 m über NN.

Hartingstecker
Schaltschrankausführung UL-konform
Weltweite Spannungen und Frequenzen
Luftfilter Aluminium
Luftfiltermattenüberwachung
Gehäuse aus Edelstahl
Sonderfarben
Fahrbare Ausführung (Rollen)

Spezifikation nach Kundenvorgaben

Weitere Baureihen

OilCool Genius Öl-Rückkühler
FlowCool Unicus Wasser/Wasser-Wärmetauschersysteme
AirCool Ventus Luft/Wasser-Wärmetauschersysteme
ProfiCool Primus Kühlwasser-Rückkühler
ProfiCool Novus Kühlwasser-Rückkühler
ProfiCool Exactus 19" Kühlwasser-Rückkühler
ProfiCool Minimus Kühlwasser-Rückkühler

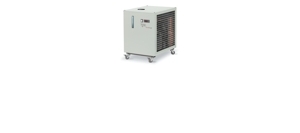

PCGE11, PCGE21

Nutzkälteleistungen bei+20 °C / +15 °C
0,7/0,6 kW, 1,6/1,5 kW
Optional mit Rollen

PCGE25, PCGE28

Nutzkälteleistungen bei+20 °C / +15 °C
2,1/1,9 kW, 3,1/2,8 kW
Optional mit Rollen

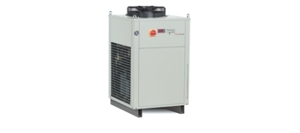

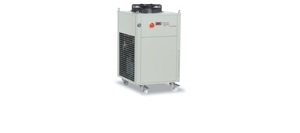

PCGE31, PCGE41, PCGE61, PCGE71

Nutzkälteleistungen bei+20 °C / +15 °C
2,4/2,2 kW, 3,3/3,1 kW,
4,9/4,6 kW, 6,0/5,6 kW
Optional mit Rollen

PCGE101, PCGE131, PCGE151

Nutzkälteleistungen bei+20 °C / +15 °C
8,8/8,2 kW, 12,0/11,2 kW
13,8/12,9 kW
Optional mit Rollen

PCGE160, PCGE190, PCGE250, PCGE300, PCGE350

Nutzkälteleistungen bei+20 °C / +15 °C
15,3/14,4 kW, 17,7/16,6 kW
22,1/20,6 kW, 27,1/25,4 kW
35,0/32,7 kW
Optional mit Rollen

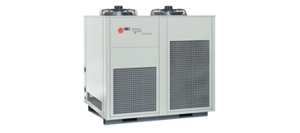

PCGE430, PCGE530, PCGE600, PCGE680, PCGE770

Nutzkälteleistungen bei+20 °C / +15 °C
40,4/37,8 kW, 49,4/46,2kW,
56,1/52,5 kW, 63,5/59,4 kW,
69,2/64,8 kW
Optional mit Rollen

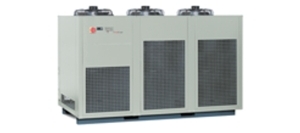

PCGE1090

Nutzkälteleistungen bei+20 °C / +15 °C
93,8/87,8 kW

PCGE1200

Nutzkälteleistungen bei+20 °C / +15 °C
113,2/105,8 kW

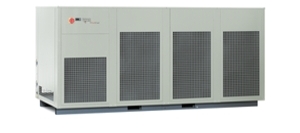

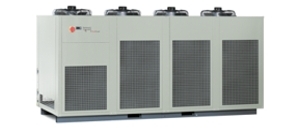

PCGE1450, PCGE1800, PCGE2100, PCGE2600

Nutzkälteleistungen bei+20 °C / +15 °C
135,2/126,5 kW, 168,8/158,0 kW,
191,3/179,0 kW, 239,3/224,0 kW

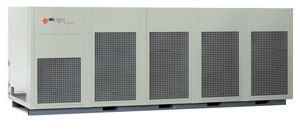

PCGE3150, PCGE3650

Nutzkälteleistungen bei+20 °C / +15 °C
294,9/276,0 kW, 342,9/321,0 kW

ProfiCool Modell	Genius	PCGE11	PCGE21	PCGE25	PCGE28	PCGE31
Kältemittel	FCKW-frei	R134a	R134a	R134a	R134a	R134a
Nutzkälteleistung *	kW	0,7/0,6	1,6/1,5	2,1/1,9	3,1/2,8	2,4/2,2
Arbeitsbereich **	°C	+5 / +25	+5 / +25	+5 / +25	+5 / +25	+5 / +25
Temperaturkonstanz	°C	±1,5	±1,5	±1,5	±1,5	±1,5
Nennvolumenstrom	m³/h	0,6	0,6	0,6	0,7	0,6
Pumpe	Typ	P3-BR11A	P3-BR11A	P3-BR11A	P3-BR11x	P3-BR11x
Pumpendruck ***	bar	2,9	2,9	2,9	2,8	2,9
Tankinhalt	Liter	10	10	10	10	30
Wasseranschlüsse	Zoll	R½" Innen	R½" Innen	R½" Innen	R½" Innen	R¾" Innen
Kühlluftvolumenstrom	m³/h	910	825	990	1.310	2.600
Anlaufstrom 230V/400V	A	17/-	29/-	35/-	32/16	35/14
Leistungsaufnahme 230V/400V	kW	1,0/-	1,2/-	1,4/-	1,5/1,6	1,4/1,4
Netzanschluss Modelle-NEA		1/N/PE~230 V 50 Hz	1/N/PE~230 V 50 Hz	1/N/PE~230 V 50 Hz	1/N/PE~230 V 50 Hz	1/N/PE~230 V 50 Hz
Netzanschluss Modelle-NEB		--	--	--	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz
Gewicht	kg	52	55	58	77	99
Außenmaße (BxTxH)	mm	445x575x540	445x575x540	445x575x540	445x575x640	580x650x920

ProfiCool Modell	Genius	PCGE41	PCGE61	PCGE71	PCGE101	PCGE131
Kältemittel	FCKW-frei	R134a	R134a	R134a	R407C	R407C
Nutzkälteleistung *	kW	3,3/3,1	4,9/4,6	6,0/5,6	8,8/8,2	12,0/11,2
Arbeitsbereich **	°C	+5 / +25	+5 / +25	+5 / +25	+5 / +25	+5 / +25
Temperaturkonstanz	°C	±1,5	±1,5	±1,5	±1,5	±1,5
Nennvolumenstrom	m³/h	0,7	1,0	1,1	1,5	2,0
Pumpe	Typ	P3-BR11x	P3-BR11B	P3-BR11B	P3-BR12B	P3-BR12B
Pumpendruck ***	bar	2,9	2,8	2,2	2,1	3,2
Tankinhalt	Liter	30	30	30	60	60
Wasseranschlüsse	Zoll	R¾" Innen	R¾" Innen	R¾" Innen	R¾" Innen	R¾" Innen
Kühlluftvolumenstrom	m³/h	2.300	2.100	2.100	4.600	4.200
Anlaufstrom 230V/400V	A	35/14	-/25	46	48	53
Leistungsaufnahme 230V/400V	kW	1,6/1,6	-/2,2	1,8	2,7	3,3
Netzanschluss Modelle-NEA		1/N/PE~230 V 50 Hz	--	--	--	--
Netzanschluss Modelle-NEB		3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz
Gewicht	kg	110	123	125	140	150
Außenmaße (BxTxH)	mm	580x650x920	580x650x920	580x650x920	760x760x1.335	760x760x1.335

ProfiCool Modell	Genius	PCGE151	PCGE160	PCGE190	PCGE250	PCGE300
Kältemittel	FCKW-frei	R407C	R407C	R407C	R407C	R407C
Nutzkälteleistung *	kW	13,8/12,9	15,3/14,4	17,7/16,6	22,1/20,6	27,1/25,4
Arbeitsbereich **	°C	+5 / +25	+5 / +25	+5 / +25	+5 / +25	+5 / +25
Temperaturkonstanz	°C	±1,5	±1,5	±1,5	±1,5	±1,5
Nennvolumenstrom	m³/h	1,5	2,6	2,9	3,7	4,5
Pumpe	Typ	P3-AR02B	P3-AR02B	P3-AR02B	P3-AR11B	P3-AR11B
Pumpendruck ***	bar	2,9	2,7	2,6	2,7	2,6
Tankinhalt	Liter	60	100	100	100	100
Wasseranschlüsse	Zoll	R¾" Innen	R1" Innen	R1" Innen	R1" Innen	R1" Innen
Kühlluftvolumenstrom	m³/h	6.000	6.700	6.600	6.100	13.400
Anlaufstrom 400V	A	62	56	59	72	90
Leistungsaufnahme 400V	kW	4,2	4,3	5,1	5,7	8,0
Netzanschluss		3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz
Gewicht	kg	170	220	230	240	280
Außenmaße (BxTxH)	mm	760x760x1.385	760x1.325x1.525	760x1.325x1.525	760x1.325x1.525	760x1.325x1.525
* Kälteleistung unter Berücksichtigung der Standardpumpe Vorlauftemperaturen <+5 °C und >+25 °C auf Anfrage * Pumpendruck bei Nennvolumenstrom

ProfiCool Modell	Genius	PCGE350	PCGE430	PCGE530	PCGE600	PCGE680
Kältemittel	FCKW-frei	R407C	R407C	R407C	R407C	R407C
Nutzkälteleistung *	kW	35,0/32,7	40,4/37,8	49,4/46,2	56,1/52,5	63,5/59,4
Arbeitsbereich **	°C	+5 / +25	+5 / +25	+5 / +25	+5 / +25	+5 / +25
Temperaturkonstanz	°C	±1,5	±1,5	±1,5	±1,5	±1,5
Nennvolumenstrom	m³/h	4,7	6,7	8,2	9,3	10,5
Pumpe	Typ	P3-AR11B	P3-AR22B	P2-AR33B	P2-AR33B	P3-AR34B
Pumpendruck ***	bar	2,6	2,5	2,4	2,3	2,6
Tankinhalt	Liter	100	200	200	200	200
Wasseranschlüsse	Zoll	R1" Innen	R1½" Innen	R1½" Innen	R1½" Innen	R1½" Innen
Kühlluftvolumenstrom	m³/h	8.300	13.400	12.200	12.200	15.800
Anlaufstrom 400V	A	145	105	106	109	156
Leistungsaufnahme 400V	kW	8,9	11,2	12,6	15,3	17,8
Netzanschluss		3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz
Gewicht	kg	295	380	400	430	480
Außenmaße (BxTxH)	mm	1.520x1.325x1.525	1.520x1.325x1.525	1.520x1.325x1.525	1.520x1.325x1.525	1.520x1.325x1.525

ProfiCool Modell	Genius	PCGE770	PCGE1090	PCGE1200	PCGE1450	PCGE1800
Kältemittel	FCKW-frei	R407C	R407C	R407C	R407C	R407C
Nutzkälteleistung *	kW	69,2/64,8	93,8/87,8	113,2/105,8	135,2/126,5	168,8/158,0
Arbeitsbereich **	°C	+5 / +25	+5 / +25	+5 / +25	+5 / +25	+5 / +25
Temperaturkonstanz	°C	±1,5	±1,5	±1,5	±1,5	±1,5
Nennvolumenstrom	m³/h	11,5	15,5	18,6	22,4	27,9
Pumpe	Typ	P3-AR34B	P3-AP04B	P3-AP04B	P3-AP15B	P3-AP15B
Pumpendruck ***	bar	2,5	2,8	2,2	3,3	3,1
Tankinhalt	Liter	200	300	300	500	500
Wasseranschlüsse	Zoll	R1½" Innen	R1½" Innen	R2" Innen	R3" Innen	R3" Innen
Kühlluftvolumenstrom	m³/h	15.800	23.700	26.800	43.800	44.000
Anlaufstrom 400V	A	148	181	216	213	251
Leistungsaufnahme 400V	kW	20,3	25,8	28,2	37,6	46,4
Netzanschluss		3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz
Gewicht	kg	510	690	800	1.780	1.880
Außenmaße (BxTxH)	mm	1.520x1.325x1.525	2.280x1.325x1.525	3.040x1.325x1.525	3.990x1.525x2.170	3.990x1.525x2.170

ProfiCool Modell	Genius	PCGE2100	PCGE2600	PCGE3150	PCGE3650
Kältemittel	FCKW-frei	R407C	R407C	R407C	R407C
Nutzkälteleistung *	kW	191,3/179,0	239,3/224,0	294,9/276,0	342,9/321,0
Arbeitsbereich **	°C	+5 / +25	+5 / +25	+5 / +25	+5 / +25
Temperaturkonstanz	°C	±1,5	±1,5	±1,5	±1,5
Nennvolumenstrom	m³/h	31,7	39,5	48,8	56,5
Pumpe	Typ	P3-AP34B	P3-AP34B	P3-AP35B	P3-AP35B
Pumpendruck ***	bar	3,1	2,9	3,5	3,3
Tankinhalt	Liter	500	500	500	500
Wasseranschlüsse	Zoll	R3" Innen	R3" Innen	R3" Innen	R3" Innen
Kühlluftvolumenstrom	m³/h	49.000	64.500	71.400	92.000
Anlaufstrom 400V	A	339	403	393	468
Leistungsaufnahme 400V	kW	52,1	59,0	78,0	89,9
Netzanschluss		3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz	3/N/PE~400 V 50 Hz
Gewicht	kg	1.840	1.930	2.380	2.510
Außenmaße (BxTxH)	mm	3.990x1.525x2.170	3.990x1.525x2.170	4.990x1.525x2.170	4.990x1.525x2.170
* Kälteleistung unter Berücksichtigung der Standardpumpe Vorlauftemperaturen <+5 °C und >+25 °C auf Anfrage * Pumpendruck bei Nennvolumenstrom

Profi Cool Genius verschiedene RAL Farben

Die individuellen Farbwünsche von Maschinen- und Anlagenbauern werden auch bei kleinen Stückzahlen kostengünstig realisiert.

Individuelle Kundenlösungen bei Serienproduktion

Für jeden ProfiCool der Modellreihe Genius ist ein breites Programm unterschiedlicher Komponenten verfügbar. Sie lassen sich ohne konstruktive Veränderungen modular montieren.

Intelligent und auf höchstem Qualitätsniveau voll ausgestattet. Serienproduktion sowie modulare und servicefreundliche Bauweise gewährleisten ein konkurrenzloses Preis-/Leistungsverhältnis im In- und Ausland.

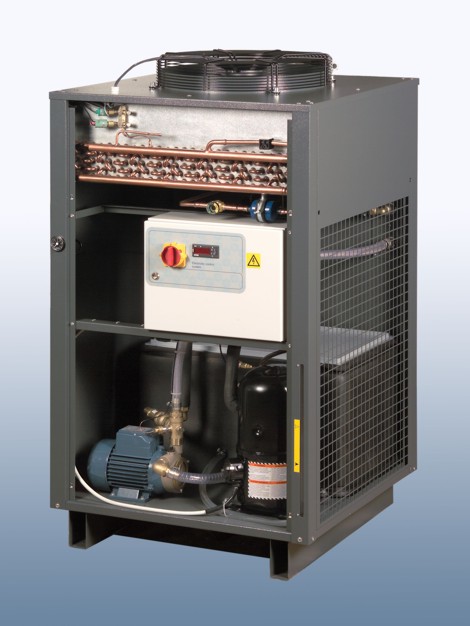

Profi Cool Genius Gehäuse offen

Großzügige Luftansaugung und gute Zugänglichkeit.

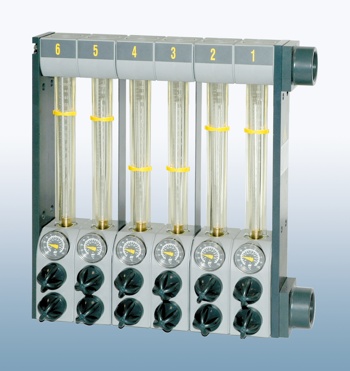

Option für den Einbau in den Anwendungskreislauf können mitgeliefert werden.

Beispiel: Durchflussmengenregler.

Eigene Innovation und die unserer Kunden sind die Basis für Wettbewerbsfähigkeit und Wachstum und damit für den gemeinsamen Erfolg - jetzt und in der Zukunft.

Dieser Aufgabe widmen wir uns aus Überzeugung und mit Leidenschaft.

Zugegeben, es ist die Leidenschaft für hoch entwickelte Technik und unser Faible für die Nutzung neuer Technologien für intelligente Lösungen. Daraus entwickeln wir wirtschaftliche, anwendungsfreundliche, energiesparende und umweltverträgliche Kühlgeräte.

Es hat aber auch mit den Aufgaben zu tun, die diese Geräte erfüllen: Hochwertige Maschinen und Anlagen müssen auch unter schwierigen Bedingungen einwandfrei funktionieren. Eine besonders entwickelte Technik soll unseren Kunden dabei helfen, Zukunft zu gestalten.

Auf allen Ebenen unseres Unternehmens ist das ständige Streben nach Prozessorsicherheit, Fehlerfreiheit und Zuverlässigkeit Bestandteil der täglichen Arbeit.

Durch den lebendigen Austausch mit unseren Kunden entstehen immer wieder neue Ideen und Herausforderungen, wie wir unsere Geräte weiter verbessern können. Reaktionsfähigkeit und Flexibilität werden uns auch in Zukunft auszeichnen und sicherstellen, dass wir bestens für die wachsenden Ansprüche und Erwartungen unserer Kunden vorbereitet sind.

Weiterführende Informationen und Kontakt über http://www.nationallab.eu

European Quality

Impressum

National Lab GmbH
Kälte- und Temperiertechnik
Industriestr. 30
23879 Mölln
Deutschland

Tel : +49 (0)4542/8491-10

Geschäftsführer Reinhard E.H. Schuldt
Handelsregister: Amtsgericht Lübeck, HRB 292 MÖ
UST.-ID-Nr. DE135121089

Alle auf diesen Seiten dargestellten Informationen und verwendeten grafischen Elemente, insbesondere Bilder, Fotografien, Navigationsleisten, Header- und Footerzeilen, Schaltflächen und Interaktionselemente sind urheberrechtlich geschützt, ebenso alle Texte und Artikelbeschreibungen sowie die Artikelabbildungen . Kein Element unserer Seiten darf ohne ausdrückliche schriftliche Genehmigung in irgendeiner Weise von Dritten, oder außerhalb dieser Seiten, auch nicht abgewandelt oder modifiziert, verwendet werden. Alle auf dieser Webseite zitierten Warenzeichen, Produktnamen und Firmennamen bzw. -logos sind das Alleineigentum ihrer jeweiligen Besitzer. Die Verlinkung unserer Startseite auf fremde Seiten ist im Sinne des Internet- Grundgedankens ausdrücklich gestattet. Es ist jedoch nicht gestattet, Inhalte unserer Seiten in fremden Framesets darzustellen.

Copyright by National Lab GmbH, Moelln, Germany | Datenschutzerklärung

IntelligenteKühlwasser-Rückkühlung

ProfiCool Genius
